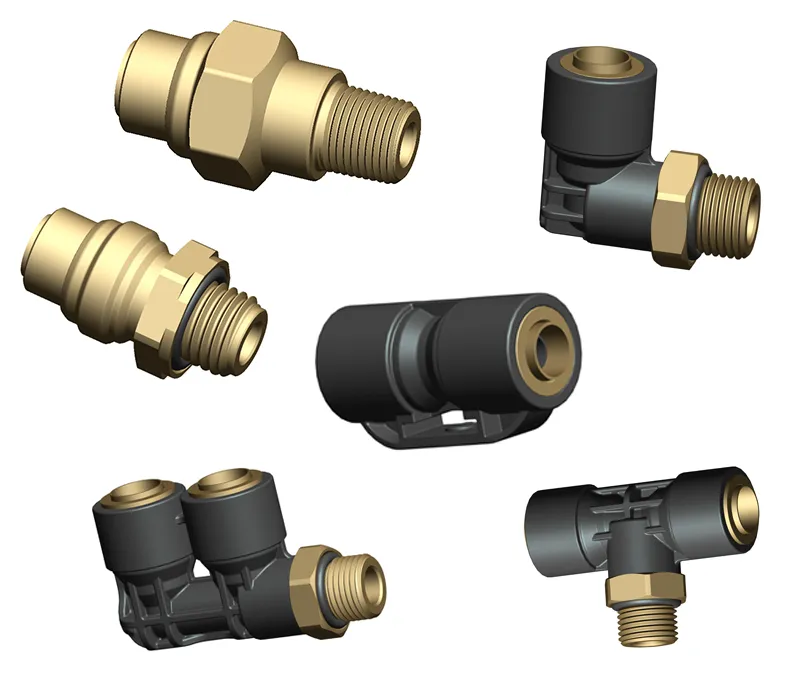

プッシュイン継手
エアブレーキ継手
プッシュイン継手は商用車エアーブレーキ配管用ワンプッシュコネクターとして、現場の取付作業の時間短縮に貢献します。ナイロンチューブとブレーキやエアサスペンションシステムなどのさまざまな空気圧機器との間に迅速かつ信頼性の高い接続を提供します。-40℃から104℃までの使用温度と最大15 barの圧力に耐えます。このクイックコネクタはQC/T80、DIN74324、SAE J844に準拠するPA11およびPA12ナイロンチューブに適応します。
プッシュフィット接続は、迅速な組み立てのために設計されており、ナイロンチューブにネジ付きポートをしっかりと接続することができます。迅速な着脱が可能なため、必要な時の再利用に柔軟に対応できます。使用媒体と環境条件に応じて、シール材はNBR、EPDM、FKMを使用し、圧縮空気、水、クーラント、油圧作動油との適合性を確保します。当社のプッシュイン継手はコンパクトで耐久性に優れ、真鍮、ナイロン、ゴム製シールでできており、狭いスペースにも簡単に取り付けられ、長持ちする性能を発揮します。

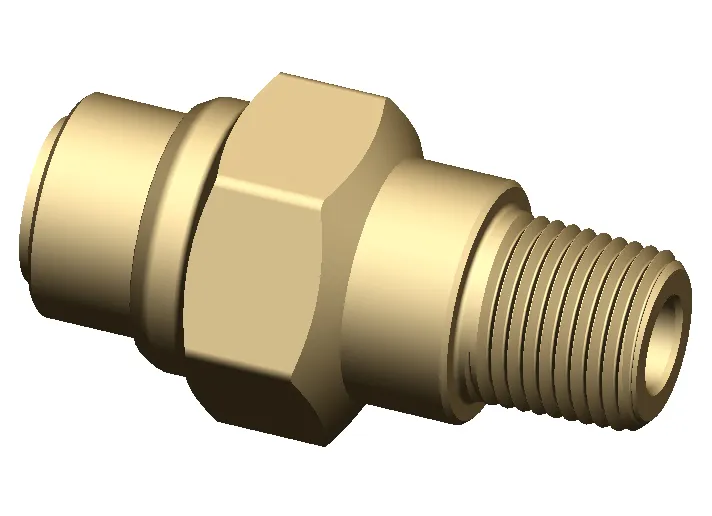

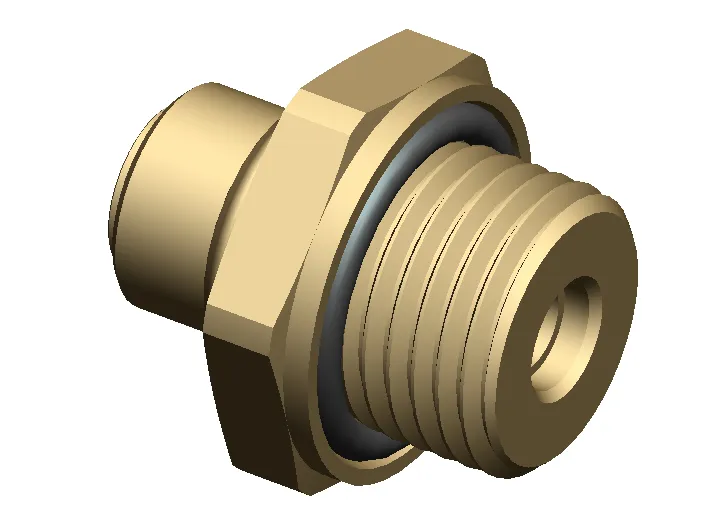

ストレートコネクタ
| モデル | ねじ | 接続サイズ |
| RQ83101N3E | NPT1/8 | 6×1 |
| RQ83101N4E | NPT1/8 | 8×1 |
| RQ83102N4E | NPT1/4 | 8×1 |
| RQ83102N5E | NPT1/4 | 10×1.25 |
| RQ83102N6E | NPT1/4 | 12×1.5 |
| RQ83103N4E | NPT3/8 | 8×1 |
| RQ83103N5E | NPT3/8 | 10×1.25 |
| RQ83103N6E | NPT3/8 | 12×1.5 |
| モデル | ねじ | 接続サイズ |
| RQ83110N3E | M10×1 | 6×1 |
| RQ83112N3E | M12×1.5 | 6×1 |
| RQ83112N4E | M12×1.5 | 8×1 |
| RQ83112N5E | M12×1.5 | 10×1.25 |
| RQ83114N4E | M14×1.5 | 8×1 |
| RQ83116N3E | M16×1.5 | 6×1 |
| RQ83116N4E | M16×1.5 | 8×1 |
| RQ83116N5E | M16×1.5 | 10×1.25 |
| RQ83116N6E | M16×1.5 | 12×1.5 |
| RQ83116N7E | M16×1.5 | 14×1.5 |
| RQ83116N8E | M16×1.5 | 16×2.0 |
| RQ83122N3E | M22×1.5 | 6×1 |
| RQ83122N4E | M22×1.5 | 8×1 |
| RQ83122N5E | M22×1.5 | 10×1.25 |
| RQ83122N6E | M22×1.5 | 12×1.5 |
| RQ83122N7E | M22×1.5 | 14×1.5 |
| RQ83122N8E | M22×1.5 | 16×2.0 |

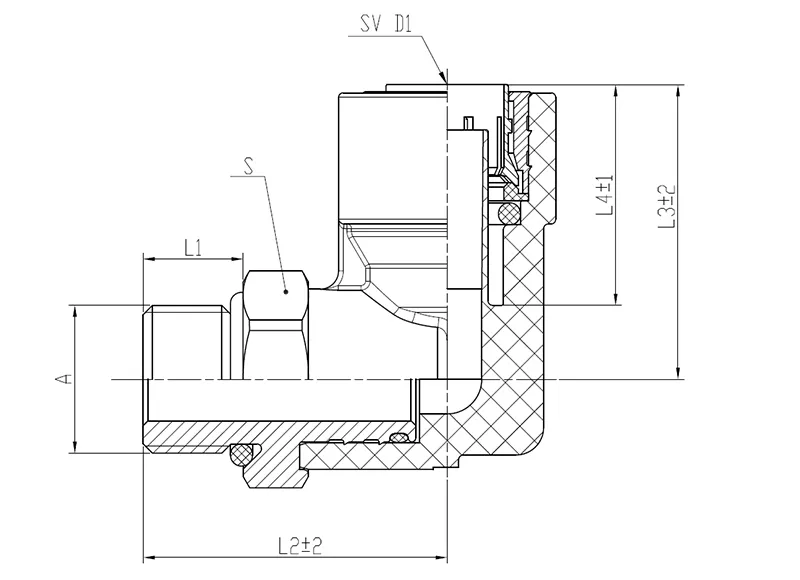

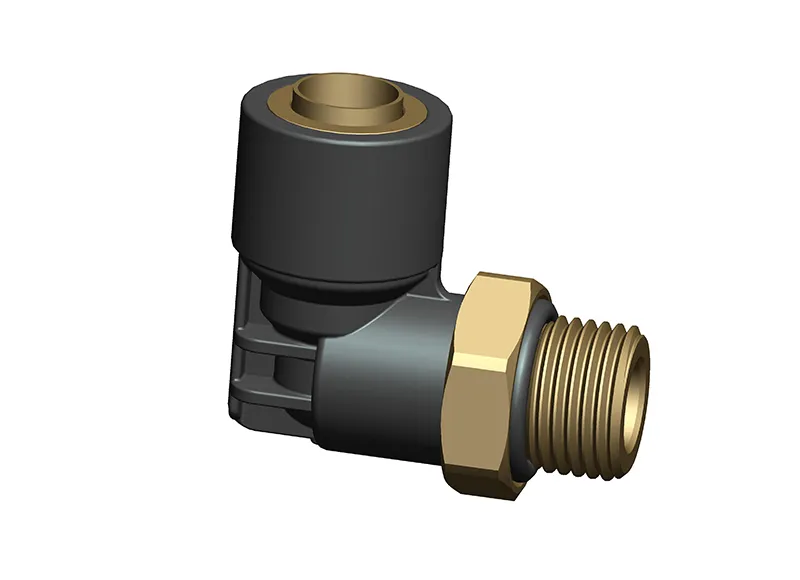

複合素材エルボチクイックコネクト
| モデル | D1 | A | L1 | S | L2 | L3 | L4 |
| RQ83201N3E | 6×1.0 | NPT1/8-27 | 10 | 17 | 27.5 | 24.5 | 19 |
| RQ83203N3E | 6×1.0 | NPT3/8-18 | 14.3 | 22 | 32 | 24.5 | 19 |
| RQ83210N3E | 6×1.0 | M10×1.0 | 8 | 15 | 25.5 | 24.5 | 19 |
| RQ83212N3E | 6×1.0 | M12×1.5 | 9 | 17 | 26.5 | 24.5 | 19 |
| RQ83216N3E | 6×1.0 | M16×1.5 | 10.8 | 21 | 28.5 | 24.5 | 19 |
| RQ83222N3E | 6×1.0 | M22×1.5 | 10.8 | 27 | 29.5 | 24.5 | 19 |
| RQ83203N4E | 8×1.0 | NPT3/8-18 | 14.3 | 22 | 34 | 26.5 | 20.5 |
| RQ83210N4E | 8×1.0 | M10×1.0 | 8 | 17 | 27.5 | 26.5 | 20.5 |
| RQ83212N4E | 8×1.0 | M12×1.5 | 9 | 17 | 29 | 26.5 | 20.5 |
| RQ83214N4E | 8×1.0 | M14×1.5 | 10.8 | 21 | 31 | 26.5 | 20.5 |
| RQ83216N4E | 8×1.0 | M16×1.5 | 10.8 | 21 | 31 | 26.5 | 20.5 |
| RQ83218N4E | 8×1.0 | M18×1.5 | 10.8 | 24 | 31.5 | 26.5 | 20.5 |
| RQ83222N4E | 8×1.0 | M22×1.5 | 10.8 | 27 | 32 | 26.5 | 20.5 |
| RQ83216N5E | 10×1.25 | M16×1.5 | 10.8 | 21 | 32 | 29 | 22 |
| RQ83222N5E | 10×1.25 | M22×1.5 | 10.8 | 27 | 33 | 29 | 22 |
| RQ83212N6E | 12×1.5 | M12×1.5 | 9 | 21 | 31 | 32 | 24 |
| RQ83216N6E | 12×1.5 | M16×1.5 | 10.8 | 21 | 33 | 32 | 24 |
| RQ83222N6E | 12×1.5 | M22×1.5 | 10.8 | 27 | 34 | 32 | 24 |
| RQ83216N7E | 14×1.5 | M16×1.5 | 10.8 | 24 | 35 | 36 | 27 |
| RQ83222N7E | 14×1.5 | M22×1.5 | 10.8 | 27 | 35 | 36 | 27 |
| RQ83230N7A | 14×1.5 | M30×1.5 | 10 | 36 | 40 | 36 | 27 |
| RQ83216N8E | 16×2.0 | M16×1.5 | 10.8 | 24 | 38.5 | 38.5 | 28 |
| RQ83222N8E | 16×2.0 | M22×1.5 | 10.8 | 27 | 39 | 38.5 | 28 |

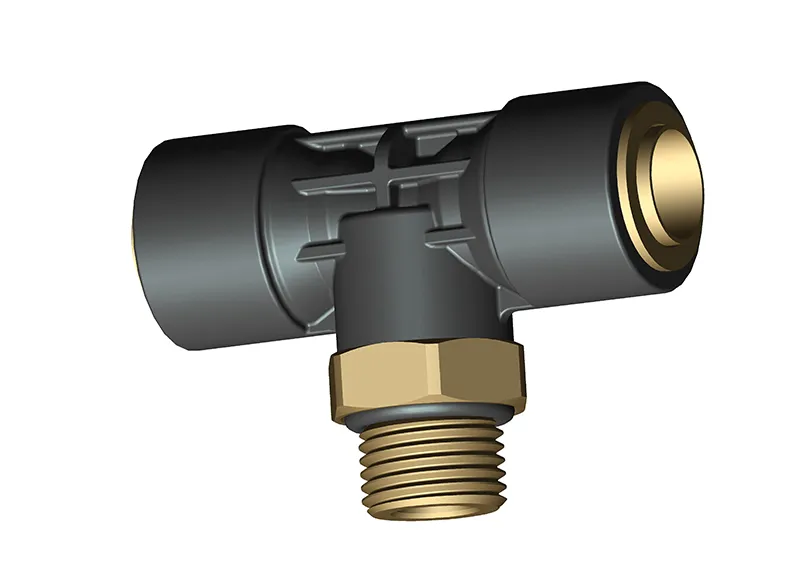

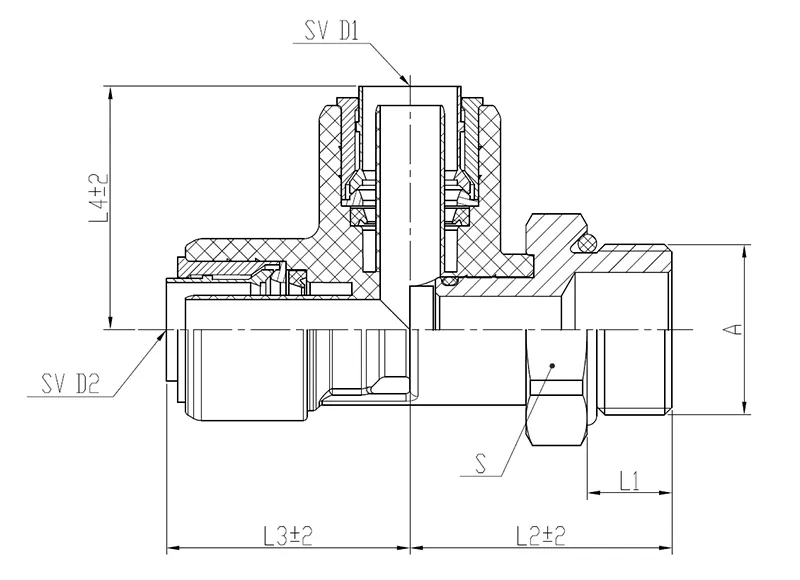

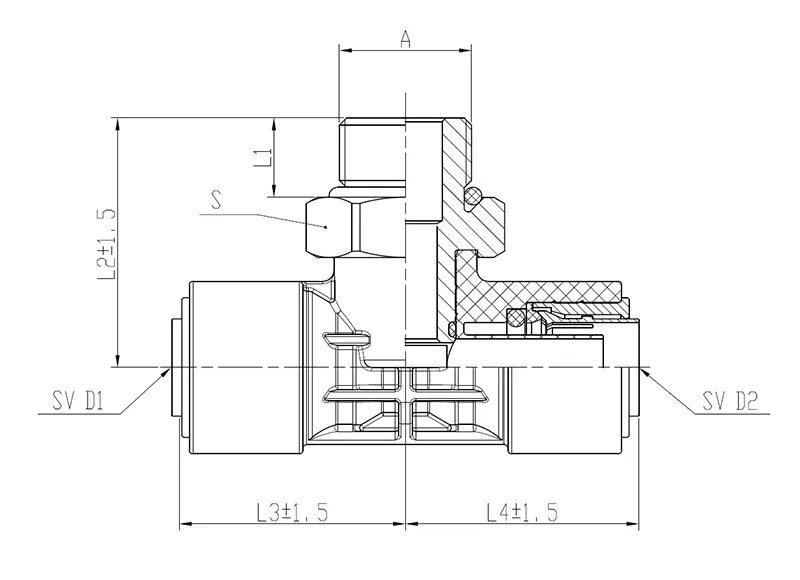

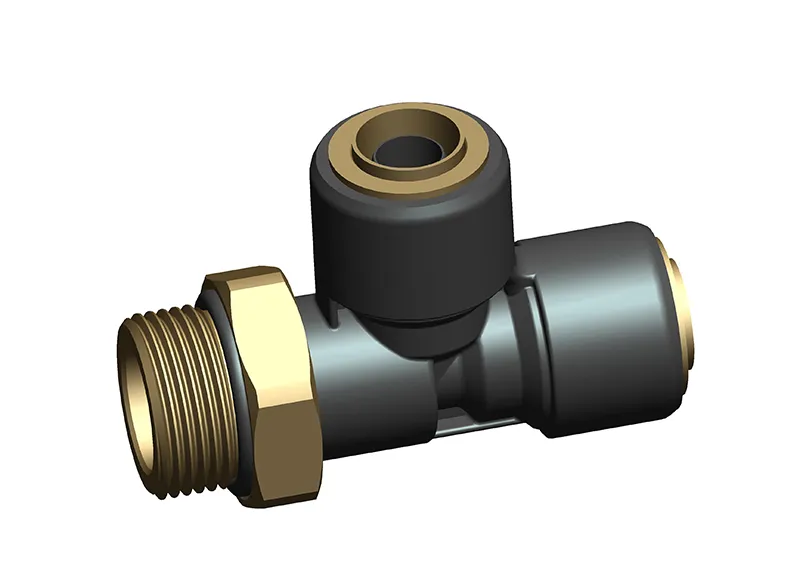

複合素材ティークイックコネクト
| モデル | D1 | D2 | A | L1 | S | L2 | L3 | L3 |
| RQ83412N3N3E | 6×1.0 | 6×1.0 | M12×1.5 | 9 | 17 | 26.5 | 24.5 | 24.5 |
| RQ83412N3N4E | 6×1.0 | 8×1.0 | M12×1.5 | 9 | 17 | 29 | 26.5 | 25.5 |
| RQ83416N3N3E | 6×1.0 | 6×1.0 | M16×1.5 | 10.8 | 21 | 28.5 | 24.5 | 24.5 |
| RQ83403N4N4E | 8×1.0 | 8×1.0 | NPT3/8-18 | 14.3 | 22 | 34 | 26.5 | 26.5 |
| RQ83412N4N4E | 8×1.0 | 8×1.0 | M12×1.5 | 9 | 17 | 29 | 26.5 | 26.5 |
| RQ83416N4N4E | 8×1.0 | 8×1.0 | M16×1.5 | 10.8 | 21 | 31 | 26.5 | 26.5 |
| RQ83422N4N4E | 8×1.0 | 8×1.0 | M22×1.5 | 10.8 | 27 | 32 | 26.5 | 26.5 |
| RQ83422N4N6E | 8×1.0 | 12×1.5 | M22×1.5 | 10.8 | 27 | 34 | 28.5 | 32 |
| RQ83416N5N5E | 10×1.25 | 10×1.25 | M16×1.5 | 10.8 | 21 | 32 | 29 | 29 |
| RQ83416N6N6E | 12×1.5 | 12×1.5 | M16×1.5 | 10.8 | 21 | 33 | 32 | 32 |
| RQ83418N6N6E | 12×1.5 | 12×1.5 | M18×1.5 | 10.8 | 24 | 34 | 32 | 32 |
| RQ83422N6N6E | 12×1.5 | 12×1.5 | M22×1.5 | 10.8 | 27 | 34 | 32 | 32 |
| モデル | D1 | D2 | A | L1 | S | L2 | L3 | L4 |
| RQ83516N4N4E | 8×1.0 | 8×1.0 | M16×1.5 | 10.8 | 21 | 31 | 26.5 | 26.5 |
| RQ83522N4N4E | 8×1.0 | 8×1.0 | M22×1.5 | 10.8 | 27 | 32 | 26.5 | 26.5 |
| RQ83522N4N6E | 8×1.0 | 12×1.5 | M22×1.5 | 10.8 | 27 | 34 | 28 | 27.5 |
| RQ83503N5N7E | 10×1.25 | 14×1.5 | NPT3/8-18 | 14.3 | 24 | 37 | 30.5 | 33 |
| RQ83516N5T1E | 10×1.25 | Inflation valve | M16×1.5 | 10.8 | 21 | 32 | 29 | 25.5 |
| RQ83522N5N7E | 10×1.25 | 14×1.5 | M22×1.5 | 10.8 | 27 | 34 | 30.5 | 32.5 |
| RQ83516N6T1E | 12×1.5 | Inflation valve | M16×1.5 | 10.8 | 21 | 33 | 32 | 26 |
| RQ83522N6N6E | 12×1.5 | 12×1.5 | M22×1.5 | 10.8 | 27 | 34 | 31.5 | 31.5 |
| RQ83522N7N7E | 14×1.5 | 14×1.5 | M22×1.5 | 10.8 | 27 | 36 | 36 | 36 |
| RQ83522N7T1E | 14×1.5 | Inflation valve | M22×1.5 | 10.8 | 27 | 35 | 35.5 | 27 |

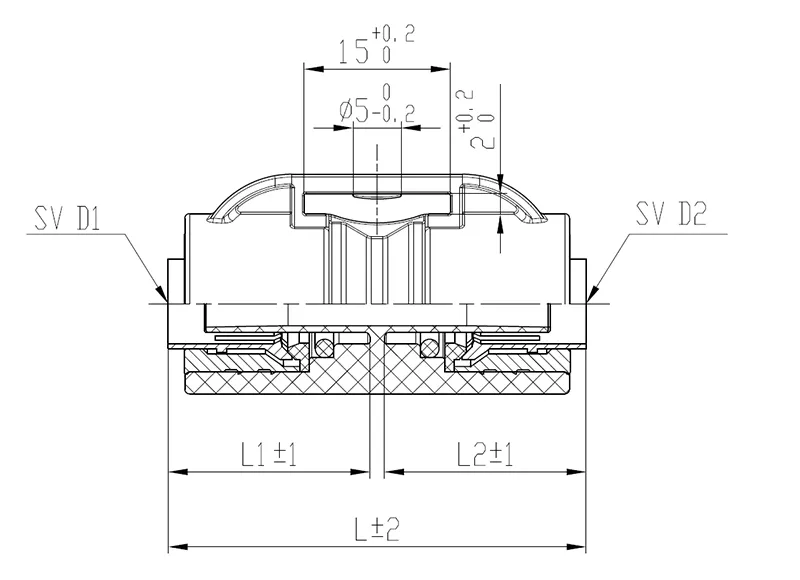

複合素材ストレートワンタッチ継手
| モデル | D1 | D2 | L | L1 | L2 |
| RQ831N3N3E | 6×1.0 | 6×1.0 | 42 | 19 | 19 |
| RQ831N3N4E | 6×1.0 | 8×1.0 | 43 | 19 | 20.5 |
| RQ831N4N4E | 8×1.0 | 8×1.0 | 43 | 20.5 | 20.5 |

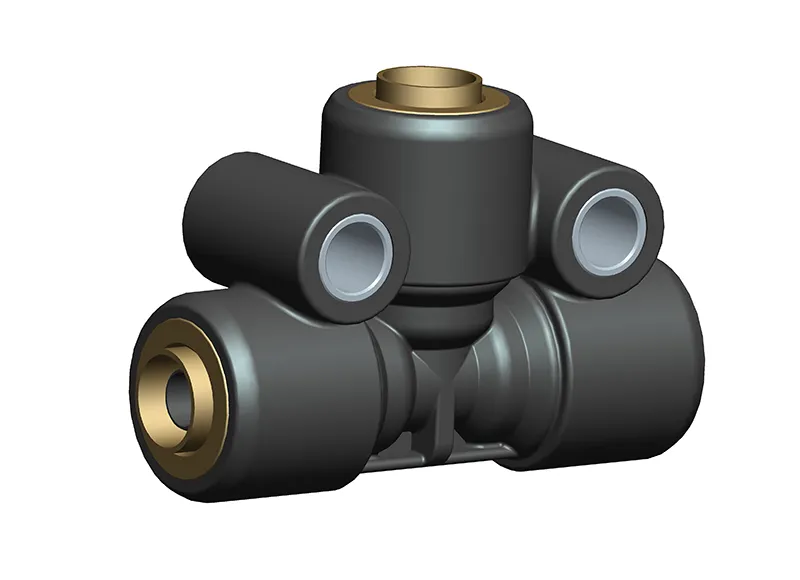

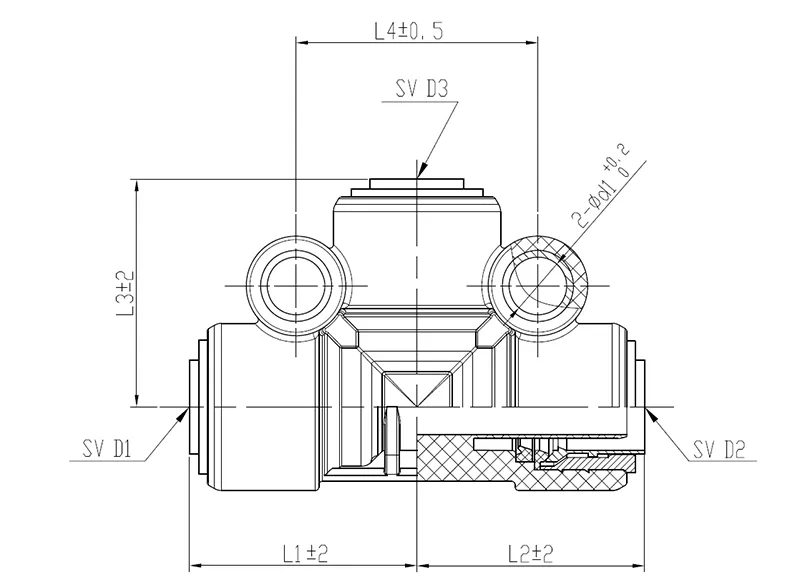

ユニオンティー
| モデル | D1 | D2 | D3 | L1 | L2 | L3 | L4 | d1 |
| RQ834N3N3N3E | 6×1.0 | 6×1.0 | 6×1.0 | 24.5 | 24.5 | 24.5 | 26.8 | 6.1 |
| RQ834N4N4N4E | 8×1.0 | 8×1.0 | 8×1.0 | 26.5 | 26.5 | 26.5 | 26.8 | 6.1 |
| RQ834N5N5N5E | 10×1.25 | 10×1.25 | 10×1.25 | 28.5 | 28.5 | 28.5 | 29.5 | 8.1 |
| RQ834N6N6N6E | 12×1.5 | 12×1.5 | 12×1.5 | 32 | 32 | 32 | 34 | 8.1 |
| RQ834N7N7N7E | 14×1.5 | 14×1.5 | 14×1.5 | 35.5 | 35.5 | 35.5 | 37 | 8.1 |

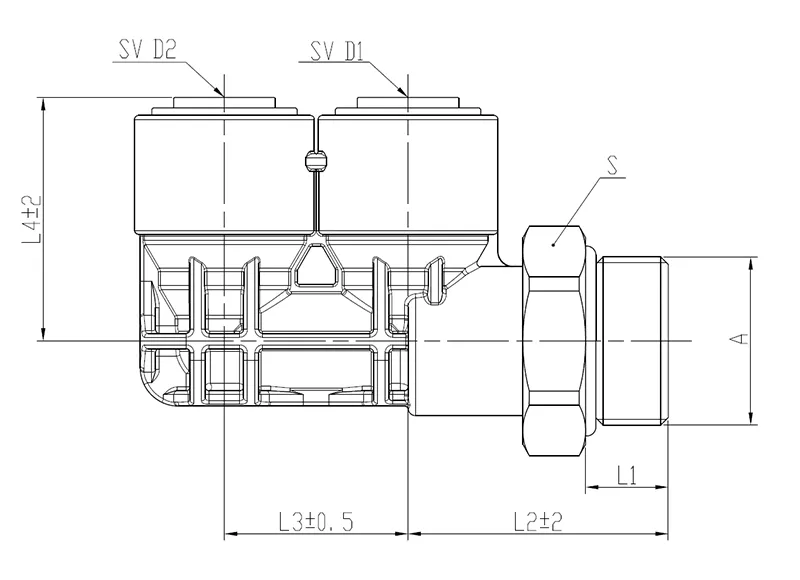

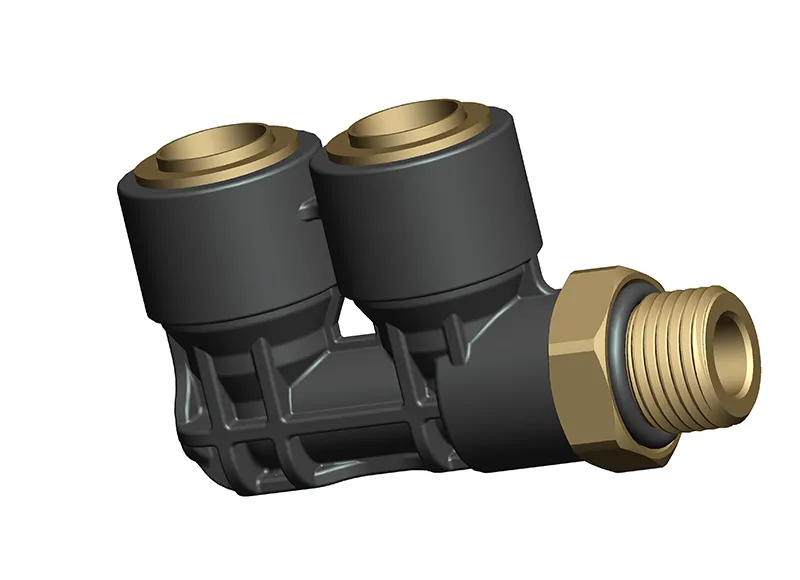

ダブルユニバーサルエルボ
| モデル | D1 | D2 | A | L1 | S | L2 | L3 | L4 |
| RQ83601N3N3E | 6×1.0 | 6×1.0 | NPT1/8-27 | 10 | 17 | 27.5 | 18 | 24.5 |
| RQ83603N3N3E | 6×1.0 | 6×1.0 | NPT3/8-18 | 14.3 | 22 | 32 | 18 | 24.5 |
| RQ83610N3N3E | 6×1.0 | 6×1.0 | M10×1.0 | 8 | 15 | 25.5 | 18 | 24.5 |
| RQ83612N3N3E | 6×1.0 | 6×1.0 | M12×1.5 | 9 | 17 | 26.5 | 18 | 24.5 |
| RQ83612N3N4E | 6×1.0 | 8×1.0 | M12×1.5 | 9 | 17 | 28.5 | 19 | 25.5 |
| RQ83616N3N3E | 6×1.0 | 6×1.0 | M16×1.5 | 10.8 | 21 | 28.5 | 18 | 24.5 |
| RQ83616N3N4E | 6×1.0 | 8×1.0 | M16×1.5 | 10.8 | 21 | 30 | 19 | 25.5 |
| RQ83622N3N3E | 6×1.0 | 6×1.0 | M22×1.5 | 10.8 | 27 | 29.5 | 18 | 24.5 |
| RQ83622N3N4E | 6×1.0 | 8×1.0 | M22×1.5 | 10.8 | 27 | 31 | 19 | 25.5 |
| RQ83622N3N5E | 6×1.0 | 10×1.25 | M22×1.5 | 10.8 | 27 | 33 | 20 | 29 |
| RQ83622N3N6E | 6×1.0 | 12×1.5 | M22×1.5 | 10.8 | 27 | 34 | 21 | 32 |
| RQ83603N4N4E | 8×1.0 | 8×1.0 | NPT3/8-18 | 14.3 | 22 | 34 | 20 | 26.5 |
| RQ83603N4N6E | 8×1.0 | 12×1.5 | NPT3/8-18 | 14.3 | 22 | 36.5 | 22 | 32 |
| RQ83612N4N4E | 8×1.0 | 8×1.0 | M12×1.5 | 9 | 17 | 28.5 | 20 | 26.5 |
| RQ83616N4N4E | 8×1.0 | 8×1.0 | M16×1.5 | 10.8 | 21 | 31 | 20 | 26.5 |
| RQ83616N4N5E | 8×1.0 | 10×1.25 | M16×1.5 | 10.8 | 21 | 32 | 21 | 29 |
| RQ83616N4N6E | 8×1.0 | 12×1.5 | M16×1.5 | 10.8 | 21 | 33 | 22 | 32 |
| RQ83622N4N4E | 8×1.0 | 8×1.0 | M22×1.5 | 10.8 | 27 | 32 | 20 | 26.5 |
| RQ83622N4N6E | 8×1.0 | 12×1.5 | M22×1.5 | 10.8 | 27 | 34 | 22 | 32 |
| RQ83622N5N5E | 10×1.25 | 10×1.25 | M22×1.5 | 10.8 | 27 | 33 | 22 | 29 |
| RQ83622N5N7E | 10×1.25 | 14×1.5 | M22×1.5 | 10.8 | 27 | 34 | 26 | 35.5 |
| RQ83616N6N6E | 12×1.5 | 12×1.5 | M16×1.5 | 10.8 | 21 | 33 | 24 | 32 |
| RQ83622N6N6E | 12×1.5 | 12×1.5 | M22×1.5 | 10.8 | 27 | 34 | 24 | 32 |
