バーブ継手
エアブレーキ継手
バーブ継手はエアブレーキ継手の一種で、主に商用車用圧縮空気システムのコンポーネントを接続するために使用されます。当社のバーブフィッティングを使用すると、ナイロンチューブをそれぞれの空気圧システム、ブレーキ、またはエアサスペンションシステムに素早く組み付けることができます。ナイロンチューブの着脱が容易になり、商用車の製造時や製造後の組み立て時間や手間を省くことができます。また、軽量化やスペースの節約にも貢献します。45°Cから104°Cまでの温度範囲に耐え、最大使用圧力は15 barです。PA11およびPA12製のナイロンチューブと互換性があり、QC/T80およびDIN74324に準拠しています。

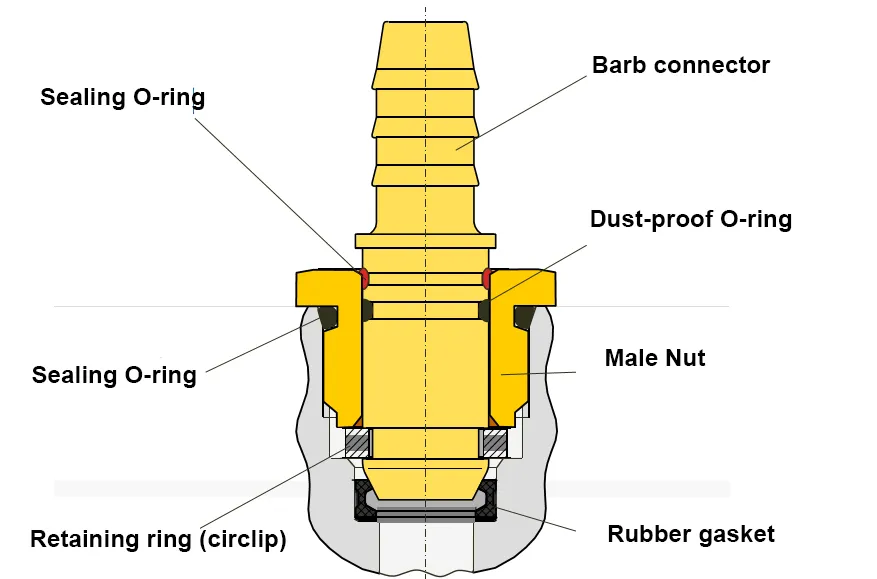

このプッシュイン継手は二つの主要部品から構成されている：
- コネクタ本体: ナットシート、スナップリング、弾性ワッシャー、Oリング、トランジションコネクターボディで構成されています。
- プラグ本体： プラグ本体とシール用Oリングで構成されています。
ナットシートまたはトランジションコネクター本体は、JED-388規格に適合するポートにネジにねじ込まれ、プラグ本体はバーブ接続によりナイロンチューブの内に固定されます。これにより、プラグ本体を対応するナットシートに挿入する際、迅速かつ確実な接続が保証されます。コネクタ本体の主な素材は真鍮で、プラグ本体の素材は真鍮またはナイロンです。バーブ継手は主要な商用車モデルで広く使用されています。
メインパラメーター
- 主な素材は真鍮、プラスチック、ゴム
- JED-388規格に適合したポートに接続可能
- 圧縮空気用途に最適
- 使用温度：-45℃～+104°C
- 最大使用圧力：15 bar
メリット
振動やフレームの変形に強いため、商用車用圧縮空気システムにおいて、ナイロンチューブは徐々に金属製チューブに取って代わりつつあります。バーブ継手とナイロンチューブの組み合わせは取り扱いが容易で、車両のどの部分にも取り付けが可能です。

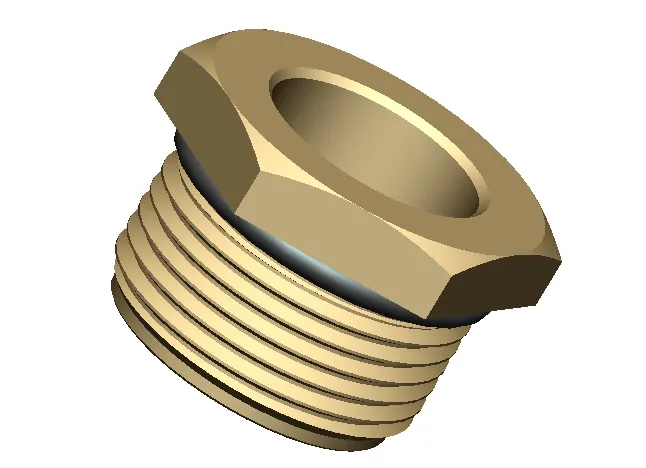

オスナット（エアブレーキナット）
| モデル | M1 | S | L1 | L2 | D1 | 接続サイズ |
| B2300M10G06 | M10×1 | 12 | 10.2 | 6 | 6.3 | NG06 |
| B2300M16G08 | M16×1.5 | 19 | 16.5 | 12.5 | 9.5 | NG08 |
| B2300M22G12 | M22×1.5 | 24 | 16.5 | 12.5 | 15 | NG12 |
止め輪
| モデル | L1 | L2 | T1 | T2 | 接続サイズ |
| B2300001G06 | 7.3 | 8.1 | 2.5 | 1.1 | NG06 |
| B2300001G08 | 11.6 | 14.3 | 3 | 2.3 | NG08 |
| B2300001G12 | 20.1 | 24 | 3 | 2.6 | NG12 |
ガスケット
| モデル | D1 | D2 | T | 接続サイズ |
| B2300002G06 | 6.4 | 3.4 | 3.3 | NG06 |
| B2300002G08 | 9.7 | 5.4 | 4 | NG08 |
| B2300002G12 | 15.2 | 10.9 | 4 | NG12 |

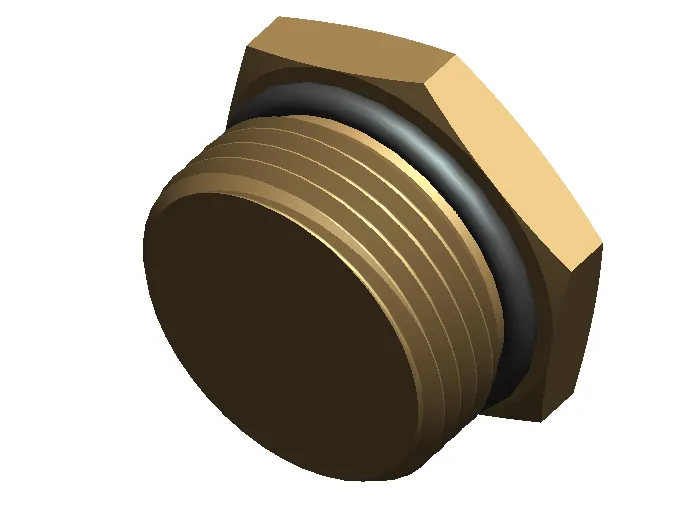

ブランキングプラグ
| モデル | M1 | L1 | L2 | S | 接続サイズ |
| B2300M10T00 | M10×1 | 6 | 10 | 12 | NG06 |
| B2300M16T00 | M16×1.5 | 10 | 14 | 19 | NG08 |
| B2300M22T00 | M22×1.5 | 10 | 14 | 24 | NG12 |
バーブストレートアダプター
| モデル | M1 | S | L1 | L2 | チューブサイズ |
| B2301Q12W04 | M12×1.25 | 14 | 35 | 16 | 6×1 |
| B2301Q14W06 | M14×1.5 | 17 | 38 | 16 | 8×1 |
| B2301Q16W07 | M16×1.5 | 19 | 41 | 22 | 10×1.25 |
| B2301Q18W09 | M18×1.5 | 21 | 41 | 22 | 12×1.5 |

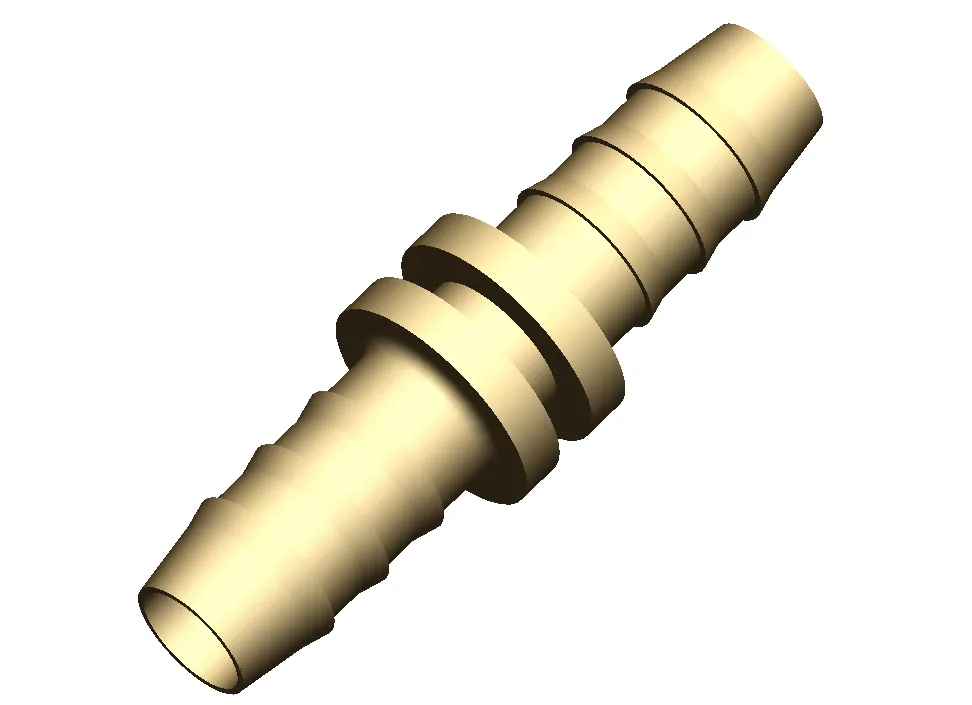

拡張コネクタ
| モデル | D1 | L1 | L2 | L3 | チューブサイズ |
| B2301W04W04 | 12 | 41 | 16 | 16 | 6×1 |
| B2301W06W06 | 15 | 41 | 16 | 16 | 8×1 |
| B2301W07W07 | 15 | 53 | 22 | 22 | 10×1.25 |
| B2301W09W09 | 16 | 53 | 22 | 22 | 12×1.5 |
| B2301W10W10 | 16 | 53 | 22 | 22 | 14×2 |
| B2301W11W11 | 16 | 59 | 25 | 25 | 14×1.5 |
| B2301W12W12 | 16 | 59 | 25 | 25 | 16×2 |

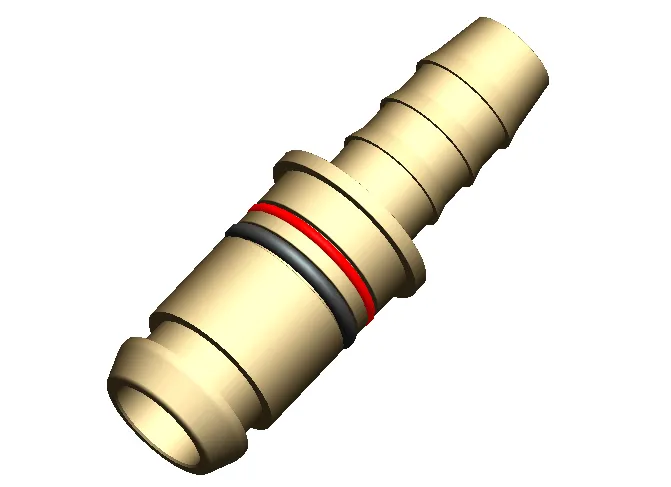

ストレートチューブフィッティング
| モデル | D1 | L1 | L2 | チューブサイズ | 接続サイズ |
| B2301N06W04 | 6.3 | 33.5 | 16 | 6×1 | NG06 |
| B2301N08W04 | 9.4 | 43.5 | 16 | 6×1 | NG08 |
| B2301N08W06 | 9.4 | 43.5 | 16 | 8×1 | NG08 |
| B2301N08W07 | 9.4 | 49.5 | 22 | 10×1.25 | NG08 |
| B2301N08W09 | 9.4 | 49.5 | 22 | 12×1.5 | NG08 |
| B2301N12W04 | 14.9 | 43.5 | 16 | 6×1 | NG12 |
| B2301N12W06 | 14.9 | 43.5 | 16 | 8×1 | NG12 |
| B2301N12W07 | 14.9 | 49.5 | 22 | 10×1.25 | NG12 |
| B2301N12W09 | 14.9 | 49.5 | 22 | 12×1.5 | NG12 |
| B2301N12W10 | 14.9 | 49.5 | 22 | 14×2.0 | NG12 |
| B2301N12W11 | 14.9 | 52.5 | 25 | 14×1.5 | NG12 |
| B2301N12W12 | 14.9 | 52.5 | 25 | 16×2.0 | NG12 |
エルボチューブフィッティング
| モデル | D1 | L1 | L2 | L3 | チューブサイズ |
| B2302N06W04 | 7.3 (6.3) | 22 | 24 | 16 | 6×1 |
| B2302N08W04 | 9.4 | 33 | 24 | 16 | 6×1 |
| B2302N08W06 | 9.4 | 33 | 24 | 16 | 8×1 |
| B2302N08W07 | 9.4 | 34 | 33 | 22 | 10×1.25 |
| B2302N08W09 | 9.4 | 35 | 33 | 22 | 12×1.5 |
| B2302N12W04 | 14.9 | 35 | 26.5 | 16 | 6×1 |
| B2302N12W06 | 14.9 | 35 | 26.5 | 16 | 8×1 |
| B2302N12W06 L | 14.9 | 50 | 26.5 | 16 | 8×1 |
| B2302N12W07 | 14.9 | 35 | 32.5 | 22 | 10×1.25 |
| B2302N12W09 | 14.9 | 35 | 32.5 | 22 | 12×1.5 |
| B2302N12W09 P | 14.9 | 36.5 | 39 | 29.5 | 12×1.5 |
| B2302N12W09 L | 14.9 | 46 | 32.5 | 22 | 12×1.5 |
| B2302N12W10 | 14.9 | 35 | 32.5 | 22 | 14×2 |
| B2302N12W11 | 14.9 | 37 | 35.5 | 25 | 14×1.5 |
| B2302N12W12 | 14.9 | 37 | 35.5 | 25 | 16×2 |

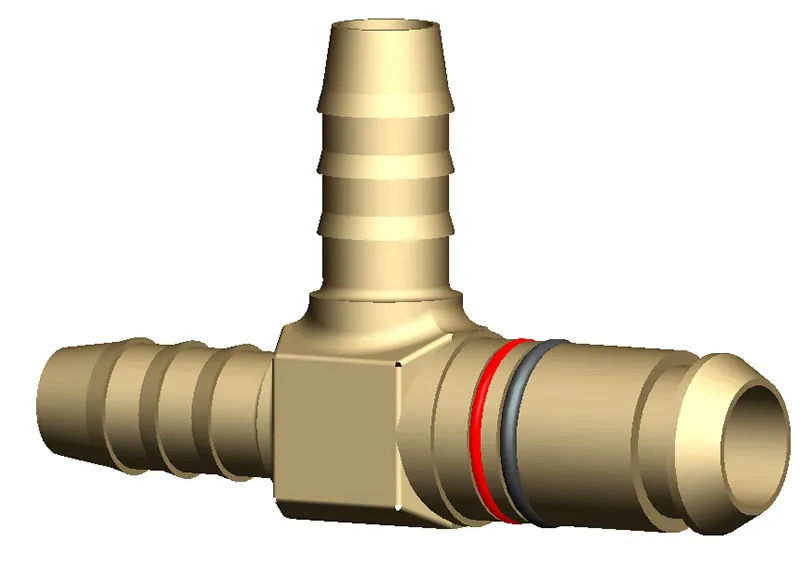

ティーチューブフィッティング
| モデル | L1 | L2 | L3 | L4 | L5 | L6 |
| B2304W04W04W04 | 22 | 16 | 22 | 16 | 22 | 16 |
| B2304W06W06W06 | 22 | 16 | 22 | 16 | 22 | 16 |
| B2304W07W07W07 | 29 | 22 | 29 | 22 | 29 | 22 |
| B2304W09W09W09 | 29 | 22 | 29 | 22 | 29 | 22 |
| B2304W10W10W10 | 29 | 22 | 29 | 22 | 29 | 22 |
| B2304W11W11W11 | 34.5 | 25 | 34.5 | 25 | 34.5 | 25 |
| B2304W12W12W12 | 34.5 | 25 | 34.5 | 25 | 34.5 | 25 |
| B2304W06W04W06 | 22 | 16 | 22 | 16 | 22 | 16 |
| B2304W06W09W09 | 23 | 16 | 29 | 22 | 29 | 22 |
| B2304W09W06W09 | 29 | 22 | 23 | 16 | 29 | 22 |
| B2304W12W09W12 | 33 | 25 | 30 | 22 | 33 | 25 |
| モデル | D1 | L1 | L2 | L3 | L4 | L5 | L6 |
| B2304W06N08W06 | 9.4 | 35 | 26 | 24 | 16 | 24 | 16 |
| B2304W06N08W09 | 9.4 | 35 | 26 | 24 | 16 | 30 | 22 |
| B2304W06N12W06 | 15 | 35 | 26 | 26.5 | 16 | 26.5 | 16 |
| B2304W06N12W09 | 15 | 35 | 26 | 26.5 | 16 | 32.5 | 22 |
| B2304W07N12W07 | 15 | 35 | 26 | 32.5 | 22 | 32.5 | 22 |
| B2304W09N12W09 | 15 | 35 | 26 | 32.5 | 22 | 32.5 | 22 |
| B2304W10N12W10 | 15 | 35 | 26 | 32.5 | 22 | 32.5 | 22 |
| B2304W11N12W11 | 15 | 35 | 26 | 35.5 | 25 | 35.5 | 25 |
| B2304W12N12W12 | 15 | 35 | 26 | 35.5 | 25 | 35.5 | 25 |

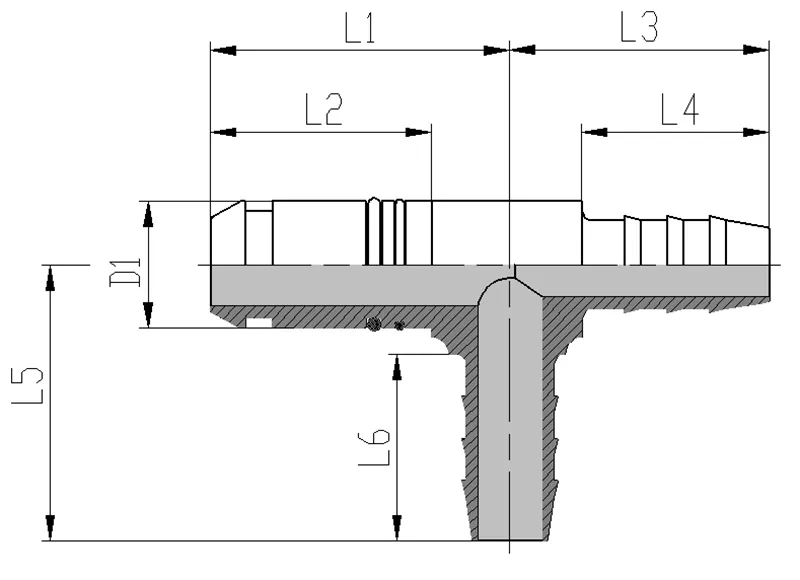

| モデル | D1 | L1 | L2 | L3 | L4 | L5 | L6 |
| B2305N06W04W04 | 6.3 | 21 | 16 | 22 | 16 | 22 | 16 |
| B2305N08W06W06 | 9.4 | 33 | 26 | 22.5 | 16 | 24 | 16 |
| B2305N12W06W06 | 15 | 35 | 26 | 26.5 | 16 | 26.5 | 16 |
| B2305N12W06W09 | 15 | 35 | 26 | 30.5 | 22 | 26.5 | 16 |
| B2305N12W07W07 | 15 | 35 | 26 | 30.5 | 22 | 32.5 | 22 |
| B2305N12W09W09 | 15 | 35 | 26 | 30.5 | 22 | 32.5 | 22 |
| B2305N12W09W12 | 15 | 35 | 26 | 33.5 | 25 | 32.5 | 22 |
| B2305N12W10W10 | 15 | 35 | 26 | 30.5 | 22 | 32.5 | 22 |
| B2305N11W11W11 | 15 | 35 | 26 | 33.5 | 25 | 35.5 | 25 |
| B2305N11W12W12 | 15 | 35 | 26 | 33.5 | 25 | 35.5 | 25 |
